CAD 파일을 import 해올 때 STEP 포맷인 경우가 많은데, Assembly의 하위 part들을 한꺼번에 sldprt로 저장하는 방법이다.
1. Import settings

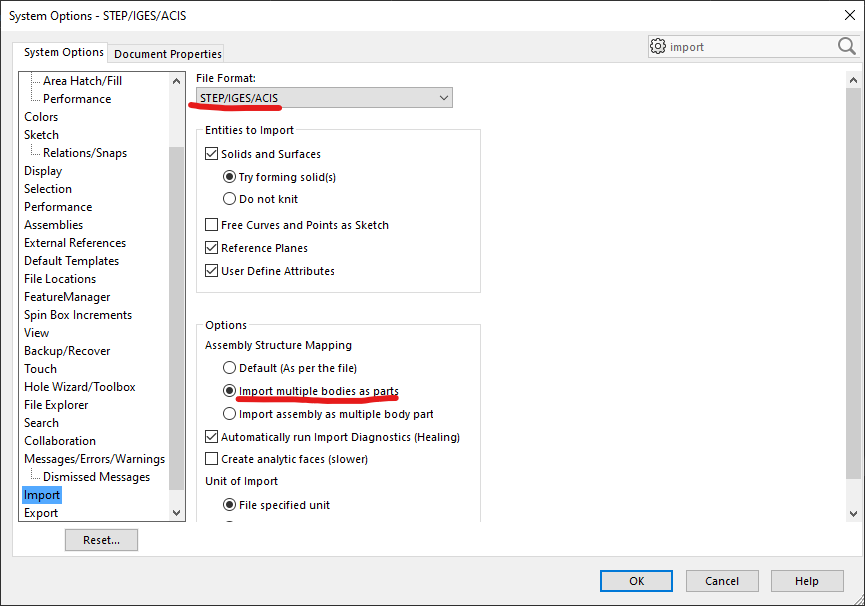

Options>Import>File Format STEP/IGES/ACIS
Import multiple bodies as parts 체크
2. Parasolid 파일로 저장
STEP 파일을 열고 Parasolid(.x_b, .x_t) 포맷으로 저장해준다.
3. Parasolid 파일을 assembly로 저장

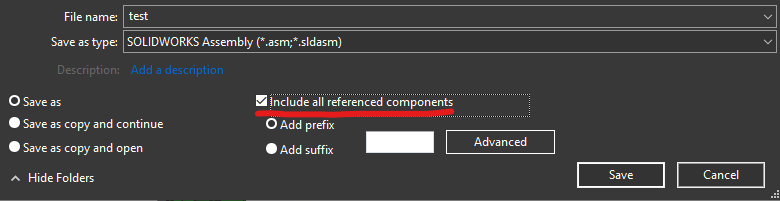

Assembly(.asm, .sldasm) 포맷으로 저장하고 이때 Include all referenced components를 체크해준다.
구성 part들이 각각 따로 저장되어 있을 것이다!!
