CAD 파일을 import 해올 때 STEP 포맷인 경우가 많은데, Assembly의 하위 part들을 한꺼번에 sldprt로 저장하는 방법이다. 1. Import settingsOptions>Import>File Format STEP/IGES/ACISImport multiple bodies as parts 체크 2. Parasolid 파일로 저장STEP 파일을 열고 Parasolid(.x_b, .x_t) 포맷으로 저장해준다. 3. Parasolid 파일을 assembly로 저장Assembly(.asm, .sldasm) 포맷으로 저장하고 이때 Include all referenced components를 체크해준다. 구성 part들이 각각 따로 저장되어 있을 것이다!!

Solidworks 새로운 버전을 설치하였더니 text 크기가 고정이 되어버려 작은 dimension의 경우 아래와 같이 커다랗게 나타났다.. 이때는 화면의 크기에 맞게 자동으로 scaling 된 text가 보여지도록 설정을 해주면 된다. Tools > Options > Document Properties > DetailingAlways display text at the same size 를 체크해주면 끝!

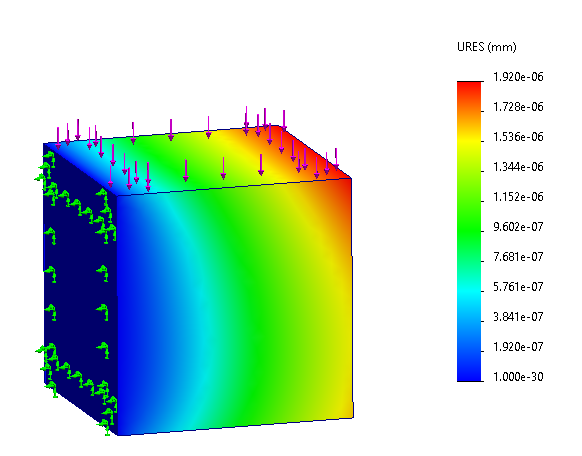

시뮬레이션을 돌리면 Result의 Displacement 메뉴에서 평형 상태에 도달했을 때의 물체의 변형량을 확인할 수 있다. Legend에 나와있는 값을 보면 빨간색도 1e-06mm 단위로 매우 작게 변형되었다는 것을 볼 수 있다 (당연하다, SUS 304 물체에 1N의 작은 힘을 가했으니). Deformed Result를 누르면 실제 변형된 모습을 시각화해서 볼 수 있는데, 작았던 수치와 달리 매우 눌린 나의 물체이다.작은 변형량의 경우 눈으로 안 보이기 때문에 솔웍에서는 자동으로 scaling하여 보여주기 때문이다.하지만 실제 scale로 변형량을 확인하고 싶을 때가 있다. Displacement 결과에서 우클릭후 Edit Definition을 들어간다. 디폴트로 자동으로 scaling이 되어..

Part를 STEP로 저장했을 때 아래 사진과 같이 원통 표면이 중간에 쪼개지는 현상이 나타났다. Export 설정에서 하나를 바꾸면 해결된다. step 형식으로 다른 이름으로 저장을 할 때, 하단의 Options 버튼을 누르면 step 파일의 export 설정창이 열린다. 이때 Spit periodic faces 를 체크 해제한다. 설정을 적용하고 step으로 저장하면 면이 분리되지 않고 export 된 모습이다!

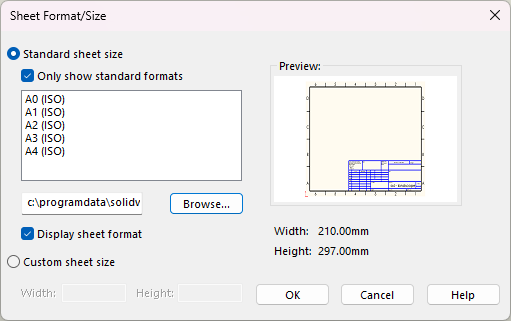

도면의 방향을 가로 혹은 세로, 원하는 방향으로 설정하는 방법이다. 먼저 Part에서 도면을 만들어보자.File > Make Drawing from Part Sheet Format을 설정하는 창이 뜨는데, 내가 희망하는 비율인 A4를 선택해봤다. 자동으로 세로 방향으로 설정이 되지만 가로 방향으로 도면을 작성하고 싶다고 하자.하단의 Custom sheet size에서 가로 A4크기에 맞게 width와 height를 설정해줘도 되지만 이 게시물은 솔웍 내의 템플릿을 사용하는 방법이다. Browse를 누르면 솔웍을 설치했을 때 자동으로 다운로드 받아진 sheet format directory가 열린다. 여기서 내가 필요한 A4 크기의 landscape 방향의 파일을 선택한다. 참고로 Portrait이 세로,..

File > Import > Gerber 를 통해 gerber file을 import 하려고 하면, .art 확장자의 artwork는 잘 보이지만, .drl 확장자의 drill 파일은 보이지가 않았다. Import가 제대로 되지 않았다는 뜻일텐데, 이것보다 더 쉬운 import 방법을 찾았다.   .art, .drl 파일을 포함하여 하나의 .zip파일로 압축시킨다. 그리곤 Viewmate에서 똑같이 File > Import 을 들어가는데 Gerber가 아닌 Zip을 눌러 압축시킨 파일을 불러온다. Zip 파일을 선택하면 아래와 같이 자동으로 구성 파일을 읽어오고 인식한다.OK 눌러주면, drl 파일 포함한 모든 gerber파일이 잘 보일 것이다.   이렇게 drill 종류별로 layer도 자동으로 구분해..

PCB Editor에서 작업을 하다 Footprint를 수정할 일이 종종 생긴다..dra 파일을 같은 이름으로 저장하더라도 보드에는 자동으로 업데이트가 되지 않아 직접 해야한다.Place > Update Symbols   전체를 선택하거나, 원하는 symbol만 선택할 수도 있다. Refresh 버튼을 누르면 수정된 footprint가 보드에 반영될 것이다.

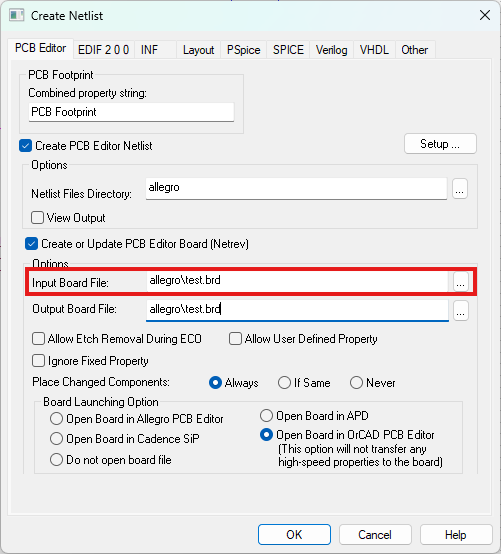

brd 파일 작업 중에 OrCAD capture로 돌아가 footprint를 바꾸는 등 수정사항이 생길 수 있다. 이때, 기존에 작업한 것들은 유지한 채 수정사항만 업데이트 하는 방법이다.  Input Board File에 기존에 작업하던 .brd 파일을 넣어주면 된다.안 넣어주면 이전 파일 날아갈 수 있으니 netlist 새로 생성할 때 조심 ,, 또 조심,,,  PCB editor는 창을 끈 상태로 OK를 누르면 업데이트 될 것이다. 버그 수정 PCB editor를 껐는데도 아래와 같은 에러가 나타난다면,Resolve lock file and re-run netrev .brd 파일이 있는 디렉토리에 .brd.lck 파일이 남아있는지 확인해보자.이게 에러에서 말하는 lock file인데 지워주면 된다...

Schematic의 Part에 직접 만든 footprint 혹은 오픈소스에서 다운로드 받은 foorprint를 import하는 방법이다.  OrCAD 16.6 버전 기반이니 다른 버전은 다를 수도 있겠다.  Default 검색 경로C:\Cadence\SPB_16.6\share\pcb\pcb_lib\symbols OrCAD Capture가 default로 symbol, footprint, pad를 검색하는 경로는 위와 같다. Footprint import위의 경로에 .psm.dra.pad 3개의 footprint 파일을 넣어주면 된다. Foorprint를 추가하고 싶은 part를 schematic 상에서 더블클릭을 하면 Property 창이 열리는데 PCB Footprint라는 항목에 psm 파일명과 동일..

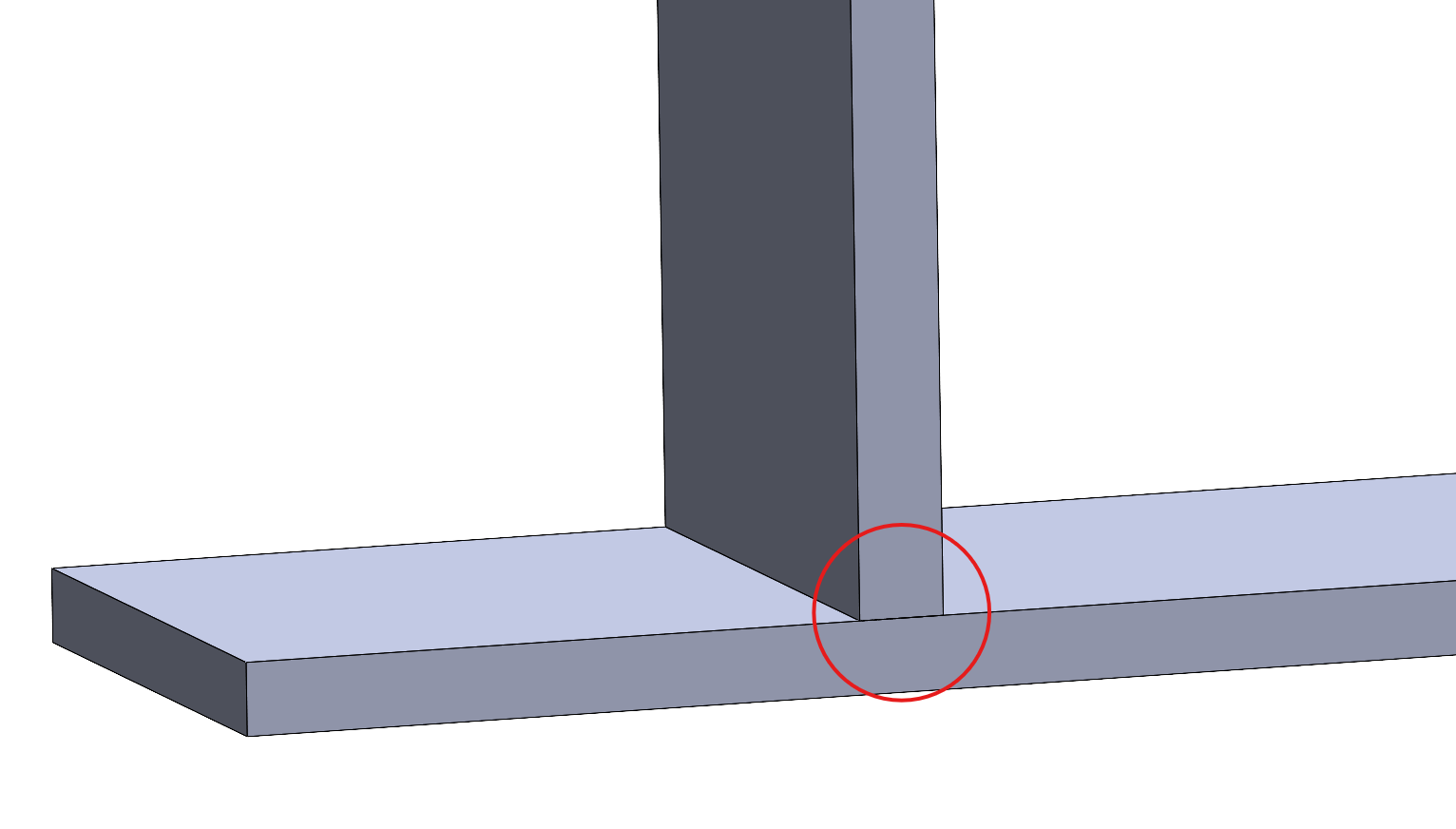

Body를 하나 만들고, 한 면에 붙여 body를 추가했는데 이렇게 면끼리 분리선이 생긴 게 아닌가 .. 아무리 측정하고 확인해봐도 면끼리 겹쳐있는 건 확실한데 이런 문제는 처음이었어서 내가 옵션 하나를 잘못 건드렸나 싶었다.    챗GPT에게 물어보니 Merge result 옵션이 체크되지 않았으면 그럴 수도 있다고 한다.   ㅎㅎ.. 체크 안되어 있었네 .. Boss를 하든, Cut을 하든 디폴트로 체크되어 있는데 두께 조정하다가 실수로 해제시켰나보다. 바보같은 실수였지만 혹시나 저같은 사람 있을까 올려봐요..~
