[OrCAD] Footprint import 및 검색 경로 추가(OrCAD Capture)

_winmin 2025. 2. 18. 10:55

Schematic의 Part에 직접 만든 footprint 혹은 오픈소스에서 다운로드 받은 foorprint를 import하는 방법이다.



OrCAD 16.6 버전 기반이니 다른 버전은 다를 수도 있겠다.



Default 검색 경로

C:\Cadence\SPB_16.6\share\pcb\pcb_lib\symbols



OrCAD Capture가 default로 symbol, footprint, pad를 검색하는 경로는 위와 같다.



Footprint import

위의 경로에



.psm

.dra

.pad



3개의 footprint 파일을 넣어주면 된다.



Foorprint를 추가하고 싶은 part를 schematic 상에서 더블클릭을 하면 Property 창이 열리는데

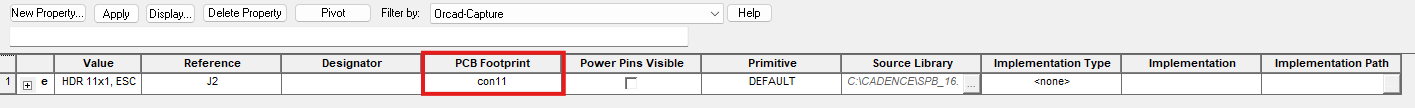

PCB Footprint라는 항목에 psm 파일명과 동일한 이름을 입력해준다.

위의 사진같은 경우에는 symbols 디렉토리에 con11.psm이라는 파일이 있다는 뜻이다.





다시 schematic으로 돌아가 part를 우클릭하여 Show Footprint라는 메뉴를 들어가면

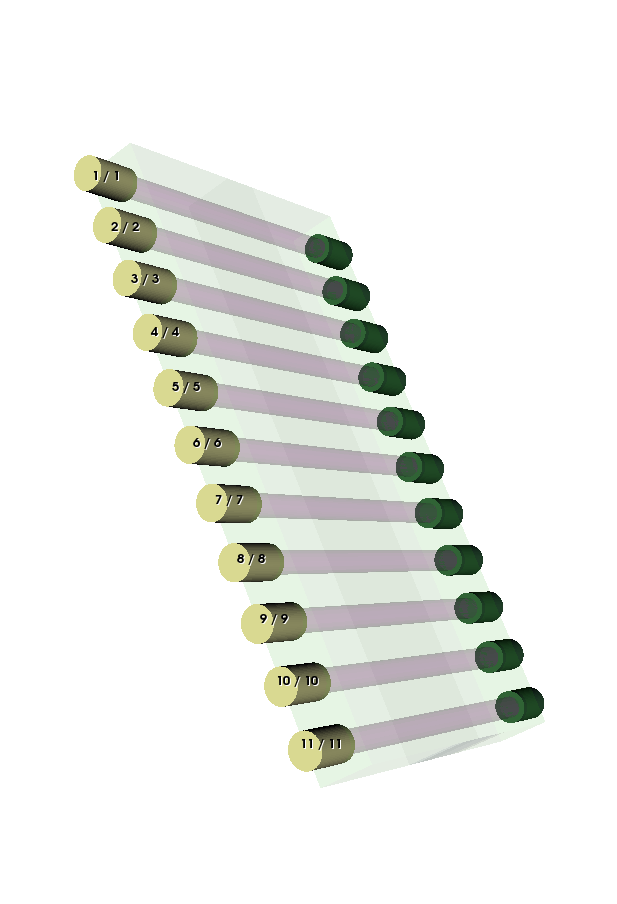

오른쪽의 Footprint viewer에 요래요래 적용된 footprint를 미리보기 할 수 있다.

검색경로 추가

Default 경로가 아니라, 다른 디렉토리의 footprint도 OrCAD capture가 검색할 수 있도록 추가해줄 수 있다.

C:\Users\<Username>\AppData\Roaming\SPB_Data\cdssetup\OrCAD_Capture\16.6.0\Capture.ini





위 경로의 Capture.ini 파일을 텍스트 에디터로 열어준다.

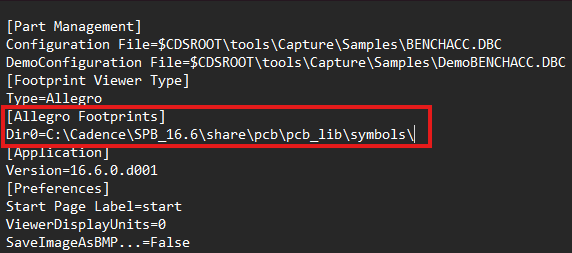

파일은 꽤 긴데 우리가 찾아야할 부분은 [Allegro Footprints] 라는 태그이다.



이 태그 아래에 Footprint 검색 경로가 설정된다.

보다시피 Dir0은 Default 경로이다.

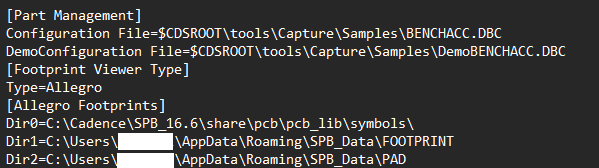

이제 Dir0 아래쪽으로 Dir1, Dir2 .. 하여 원하는 경로를 넣어주고 저장하면 끝이다.
