[PCB Editor] Footprint 수정 후 업데이트

PCB Editor에서 작업을 하다 Footprint를 수정할 일이 종종 생긴다.

.dra 파일을 같은 이름으로 저장하더라도 보드에는 자동으로 업데이트가 되지 않아 직접 해야한다.

---

Place > Update Symbols

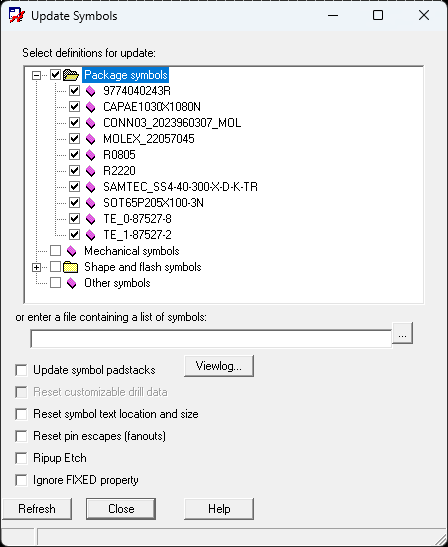

전체를 선택하거나, 원하는 symbol만 선택할 수도 있다.

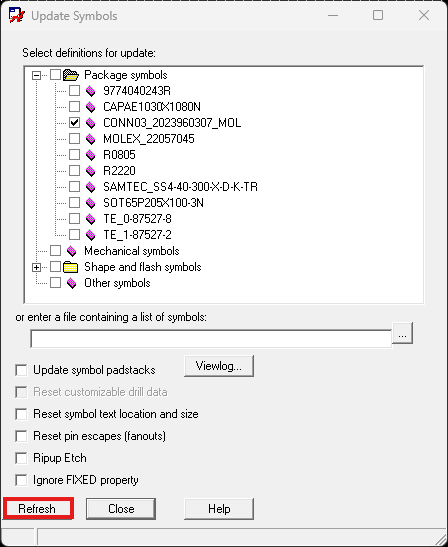

Refresh 버튼을 누르면 수정된 footprint가 보드에 반영될 것이다.
